工作场所物理因素测量--高温WBGT指数测量方法
国标GBZ/T 189.7-2007工作场所物理因素测量 第7部分：高温规定了工作场所高温作业WBGT指数测量方法。本部分适用于高温作业的WBGT指数的测量。
1测量仪器
1.1 WBGT指数测定仪，WBGT指数测量范围为21℃～49℃,可用于直接测量。
1.2干球温度计(测量范围为10℃～60℃)、自然湿球温度计(测量范围为5℃～40℃),黑球温度计(直径为150mm或50mm的黑球，测量范围为20℃~120℃)。
分别测量三种温度，通过下列公式计算得到WBGT指数。
室外：WBGT=湿球温度(℃)×0.7+黑球湿度(℃)×0.2+于球温度(℃)×0.1
室内：WBGT=湿球温度(℃)×0.7+黑球温度(℃)×0.3
1.3辅助设备：三脚架，线缆、校正模块
推荐仪器：TSI品牌的QUESTempº系列仪器，包括QUESTTempº32、QUESTTempº34 、 QUESTempº36，仪器小巧使用50mm的黑球
检测参数：干 球 温 度、 湿 球 温 度、 黑 球 温 度、WBGT 室内指数、WBGT 室外指数、相对湿度和热指数或湿度指数，
黑球直径：50mm

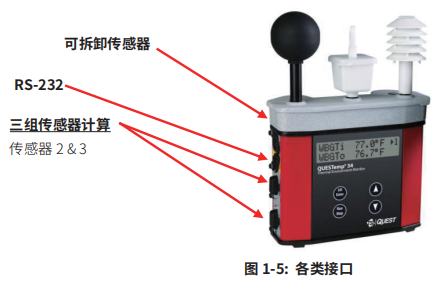

辅助设备：仪器有三脚架的接口，方便直接安装在三脚架测量；主机和探头既能够直接连接，也可以拆开通过线缆连接最多3组传感器通讯测量，线缆最长61米而不会降低精度；仪器标配校正模块方便确认仪器的准确度。
数据管理：RS-232 通信，并与可选配的 TSI 检测管理软件（DMS）配合使用
2测量方法
2.1现场调查
2.1.1了解每年或工期内最热月份工作环境温度变化幅度和规律。
2.1.2工作场所的面积、空间、作业和休息区域划分以及隔热设施、热源分布、作业方式等一般情况，绘制简图。
2.1.3工作流程包括生产工艺、加热温度和时间，生产方式等。
2.1.4工作人员的数量、工作路线、在工作地点停留时间、频度及持续时间等。
2.2测量
2.2.1测量前应按照仪器使用说明书进行校正。

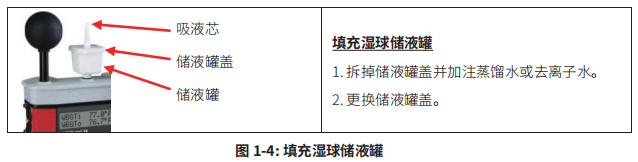

2.2.2确定湿球湿度计的储水槽注入蒸馏水，确保棉芯干净并且充分浸湿，注意不能添加自来水。（见图1-4）
2.2.3在开机的过程中，如果显示的电池电压低，则应更换电池或者给电池充电
2.2.4测定前或者加水后，需要10min的稳定时间。
- QUESTTempº32、QUESTTempº34 、 QUESTempº36标配校正模块
- 仪器使用9V碱性电池，连续使用140小时，电压低于6.4V时，仪器将显示电池电压低
3测点选择
3.1测点数量
3.1.1工作场所无生产性热源，选择3个测点，取平均值；存在生产性热源的工作场所，选择3~5个测点，取平均值
3.1.2工作场所被隔离为不同热环境或通风环境，每个区城内设置2个测点，取平均值。
3.2测点位置
3.2.1测点应包括温度最高和通风最差的工作地点。
3.2.2劳动者工作是流动的，在流动范围内，相对固定工作地点分别进行测量，计算时间加权WBGT指数。
3.2.3测量高度：立姿作业为1.5m;坐姿作业为1.1m,作业人员实际受热不均匀时，应分别测量头部、腹部和踝部，立姿作业为1.7m,1.1m,0.1m;坐姿作业为1.1m,0.6m和0.1m,WBGT指数的平均值按式(1)计算：
WBGT=（WBGT头+2×WBGT腹+WBGT裸）÷4 … …… …………(1)
式中：
WBGT—WBGT指数平均值；
WBGT头——测得头部的WBGT指数；
WBGT腹——测得腹部的WBGT指数：
WBGT裸—测得踝部的WBGT指数。
4测量时间
4.1常年从事高温作业，在夏季最热月测量，不定期接融高温作业，在工期内最热月测量；从事室外作业，在最热月晴天有太阳辐射时测量
4.2作业环境热源稳定时，每天测3次，工作开始后及结竖前0.5h分别测1次，工作中测1次，取平均值。如在规定时间内停产，测量时间可提前或推后。
4.3作业环境热源不稳定，生产工艺周期变化较大时，分别测量并计算时间加权平均WBGT指数。
4.4测量持续时间取决于仪器的反应时间。
5测量条件
5.1测量应在正常况下进行。
5.2测量期间避免受人为气流影响。
5.3 WBGT指数仪应固定在三脚架上（图2），同时避免物体阻挡辐射热或者人为气流，测量时不要站立在靠近设备的地友
5.4环境温度超过60℃,可使用遥测方式，将主机与温度传感器分离。

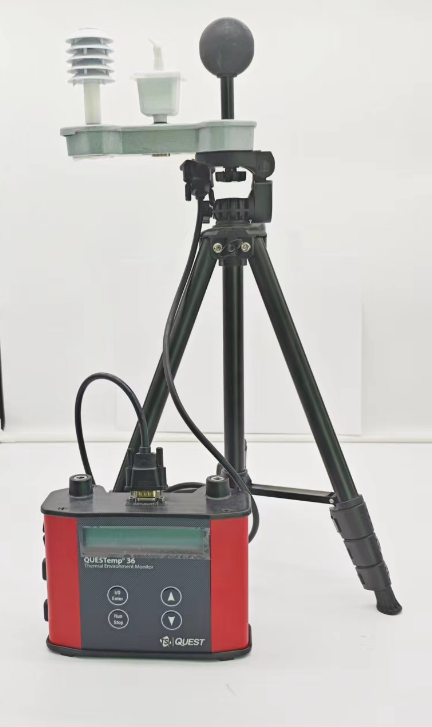

图3 主机与温度传感器分离测量（TSI 品牌QUESTTempº32、QUESTTempº34 、 QUESTempº36）

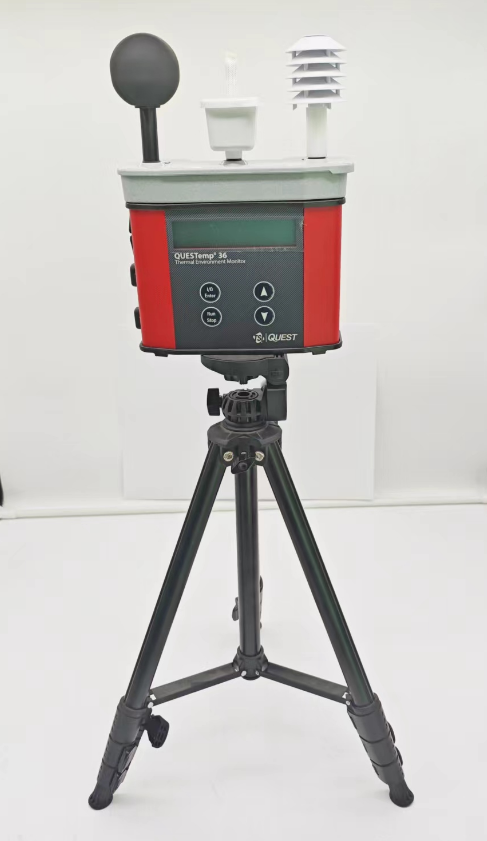

图2 固定在三脚架上（TSI 品牌QUESTTempº32、QUESTTempº34 、 QUESTempº36）
6时间加权平均WBGT指数计算
在热强度变化较大的工作场所，应计算时间加权平均WBGT指数，公式为
7测量记录
测量记录应该包括以下内日期、测量时间，气象条件(温度、相对湿度)、测量地点(单位、厂矿名称、车间和具体测量位置备型号和，测量仪器型号、测量数据、测量人员等。
8注意事项
在进行现场测量时，测量人员应注意个体防护。
