室外空气百分比的计算与使用

我们可能不会说室内环境有“污染”，但我们可能要考虑室内那些无法过滤的空气成分的影响。其中包括二氧化碳、体味、复印机和清洁剂产生的化学物质以及其它室内污染物

室外新风的重要性

或许这句有点臭名昭著的名言“解决污染的办法是稀释”，概括了室外新风的重要性。我们可能不会说室内环境有“污染”，但我们可能要考虑室内那些无法过滤的空气成分的影响。其中包括二氧化碳、体味、复印机和清洁剂产生的化学物质以及其它室内污染物。仅仅这些成分中的大多数不会在短时间内影响一个人。然而，在长时间接触后，比如在一个典型的每周工作40小时的工作场所，这些成分会使居住者感到疲倦、恶心，以致工作效率降低。

新风量

用于计算进入通风系统的室外新风量的一种方法是对室外风管进风口进行风管截面法风速测量。然而，这并不总是可行的，因为可能没有足够的直管段来对回风或室外新风进行一次好的风管法测量。通常，甚至没有室外风管，因此基本上不可能确定进入通风系统的室外新风量。

确定有多少室外新风进入一个空间的另一种方法是使用以下公式：

新风量=送风量×室外送风百分比（新风比%OA）

进入一个空间的新风量等于送风量（ft³/min，m³/hr，m³/min或L/s）乘以新风比。让我们来分别看看这些项目。

总送风量

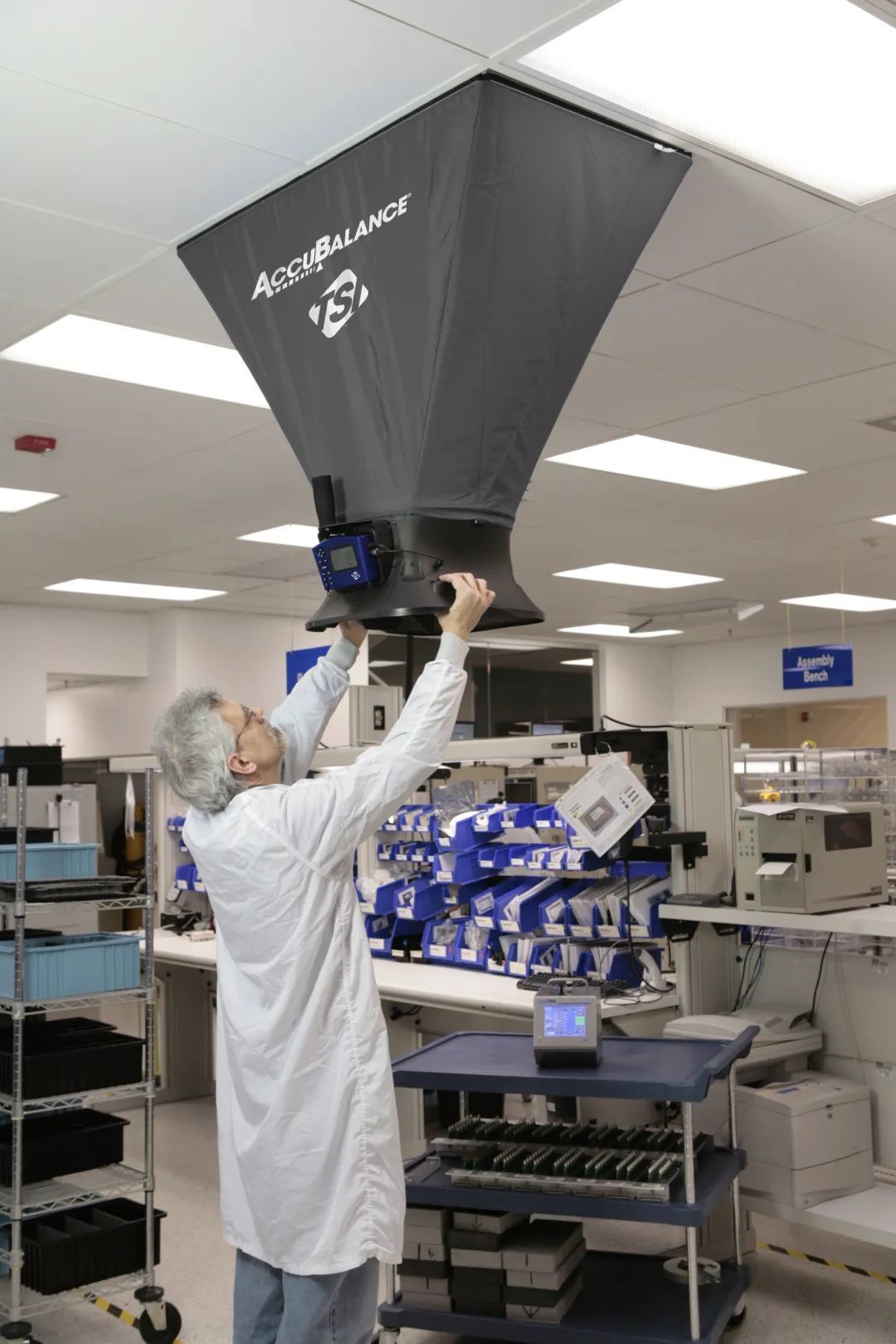

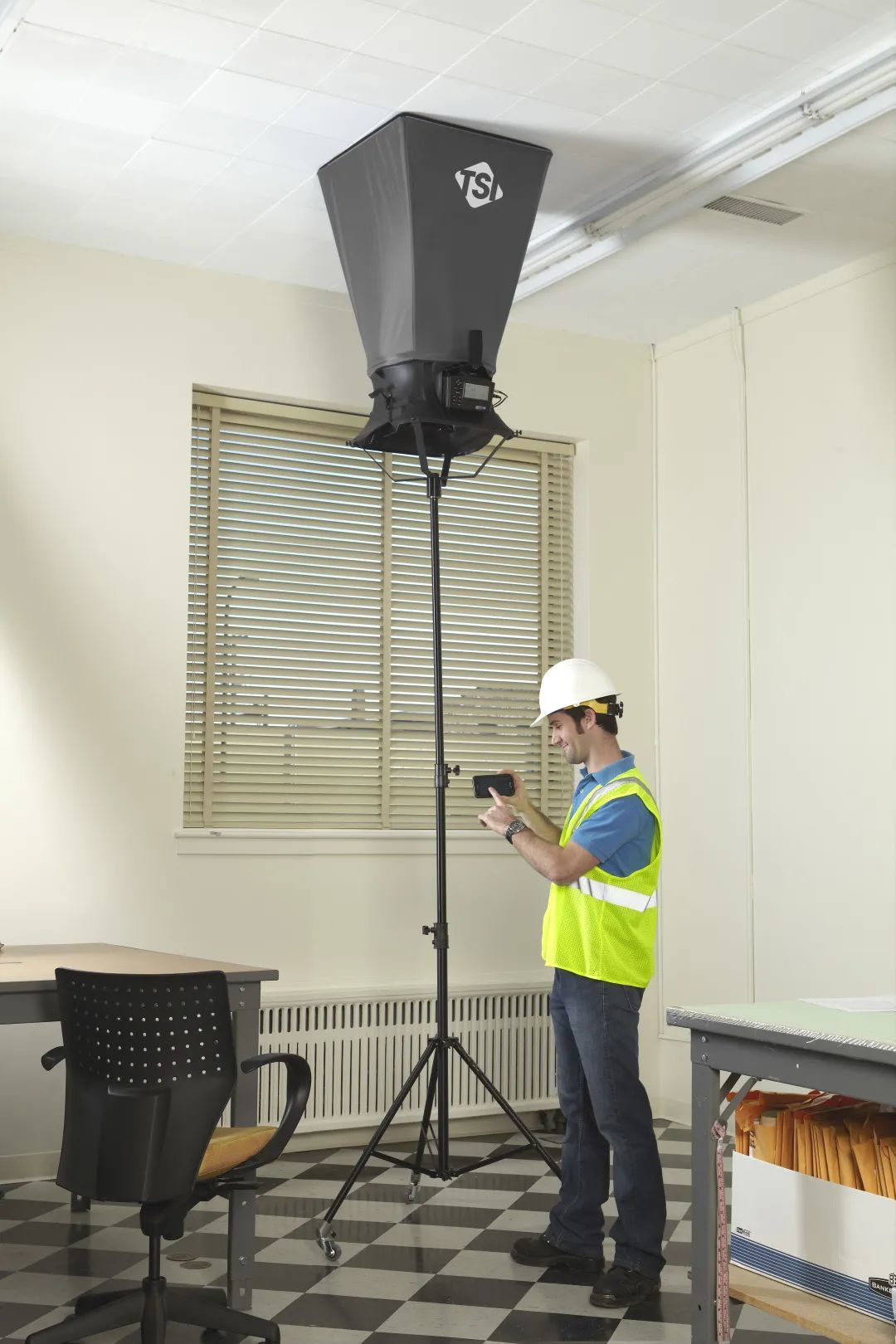

总送风量是指进入空间的室外空气和回风的总量。要确定进入建筑物的总送风量，请在空气处理单元之后和风管分叉之前，使用TA460或PVM620进行风管截面法测量。另一种确定总送风量的方法是在每个送风口散流器处使用8380（PH721）风量罩测量，并取读数的总和。

室外空气百分比

室外空气百分比是指总送风量中室外空气所占的百分比。测量%OA的方法不止一种。一种方法是使用类似于SF₆的示踪气体。这种气体将用于使系统达到一个设定的饱和浓度，并记录浓度如何随着时间的推移而下降。利用这些信息，人们可以知道%OA是多少。如果浓度足够高而且没有居住者，也可以用二氧化碳来完成。

或许一个更好的选择是测量三个CO₂浓度读数并计算%OA。三个读数位置包括了室外进风、送风和回风。另一种选择是在这三个相同位置测量温度读数。

引用的公式

要计算新风比%OA，使用以下CO₂或温度方程：

公式中：

X_R=回风CO₂浓度或温度

X_S=送风CO₂浓度或温度

X_O=室外空气CO₂浓度或温度

在哪里测量

为确保正确的测量新风比，需要在适当的位置读取读数。室外空气测量点应始终远离建筑物排气口。如果您感兴趣的新风比值来自使用CO₂浓度或温度，则送风和回风的测量位置会有所不同。

对于CO₂，回风读数应在回风管内或回风与室外空气混合前测量。这些位置能够确保一个稳定的读数。送风读数应在送风管道内读取。

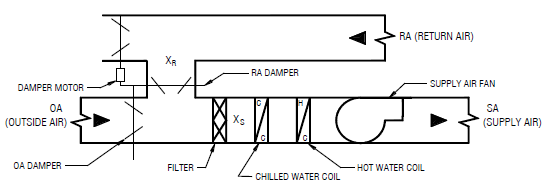

插图：空气处理装置示意图

如果使用温度测量，则在回风与室外空气混合之前，回风值应尽可能接近空气处理机组读取。在给出的图示中，回风温度（X_R）最好在回风风门上游的回风管道中测量。应该在空气调节前测量送风。温度测量也应该在任何风扇之前进行，因为风扇可以将温度升高几度。在给出的图示中，送风温度（X_S）最好在过滤器和冷冻水盘管之前取值。

公式错误

如果公式结果为负百分比或百分比高于100%，则这是公式错误。如果送风值不在回风值和室外空气值之间，则会发生错误。通常，如果所有三个测量值都被重新获取，问题将自行解决。如果没有，那么考虑一下哪一个可能适用于此种情况：

如果使用温度计算%OA：

测量前已对空气进行调节——在靠近空气处理装置的地方进行测量。
送风已与室内空气混合——在靠近散流器或风管内部进行测量。
回风未充分混合——在管道内测量回风，以确保正确混合。
室外和室内温度太接近——使用CO₂值作为计算%OA的基础。

如果使用CO₂计算%OA：

送风与室内空气混合——靠近散流器或在送风管内部进行测量。
回风未充分混合——在回风管内测量。
室外空气测量受到污染——确保进入室外进风口的空气新鲜干净。
没有足够的居住者产生CO₂——使用温度值作为计算%OA的基础。

何时使用CO₂或温度计算室外空气百分比

室外空气百分比可以用CO₂或温度来计算。这两种方法都有好处，了解何时使用一种方法而不是另一种方法是很重要的。

一般说来，当你感兴趣的建筑内有很多居住者时，应该使用CO₂。这确保了室外空气和回风的CO₂浓度值相差很大。如果有足够数量的居住者，则室外空气的CO₂浓度始终为最低值，回风的CO₂浓度始终为最高值。这两个值相差越大，%OA值越精确。如果居住者很少或没有居住者，则CO₂的累积量很小，精确度也不高。

同样，当感兴趣的建筑物或房间的温度与室外空气温度有很大差异时，也应使用温度。这意味着当室外很热或很冷时，就可以用温度作为计算%OA的方法。要获取计算出的%OA值，请在空气处理单元处进行测量，这意味着测量值将显示整个建筑区域的，或空气处理单元所服务的整个建筑区域的室外空气百分比。需要在空气处理单元进行测量的原因是，在某些建筑物的风管或散流器附近经常有加热或制冷盘管，这会对读数产生不利影响，并且很难验证是否存在这些盘管。

什么是可接受的%OA值

这是一个很受欢迎的问题，答案并不简单。没有理想的%OA值，因为它取决于空气流量。如果您的空气流量对于居住者数量来说是高的，您可能不需要高的%OA。例如，办公室区域送风量为1000CFM，有10个居住者，则您只需要20%的OA即可达到ASHRAE建议的20CFM/人。

(1000CFM × 20%OA) /10 人 = 20CFM/人

但是，如果在同一场景中，在同一办公区有10个居住者时，您只提供250CFM，则需要80%的OA才能实现20CFM/人的建议值。

(250CFM × 80%OA) / 10 人 = 20 CFM/人

这个问题没有简单的答案，因为答案会随着空气流量和最大居住者人数的变化而变化。最好的办法是测量空气流量，找出房间里的最大人数。然后可以使用以下公式来找到所需的%OA：

%OA = (建议的新风量CFM/人 × 最大居住者人数) / 空气流量

例如，考虑一个办公室空间，推荐新风量为20CFM/人，其中居住者最大人数为30人，风量为1800CFM：

%OA = (20 CFM/人 × 30) / 1,800 CFM = 33.3%
